Настройка VPN-соединения между офисами (MikroTik ↔ OpenWrt/Zyxel)

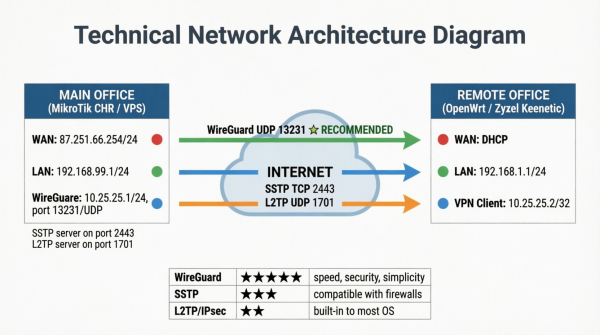

1. Архитектура сети

┌─────────────────────────┐         ┌─────────────────────────┐
│  MAIN OFFICE            │         │  REMOTE OFFICE          │
│  MikroTik CHR / VPS     │         │  OpenWrt / Zyxel        │
│                         │         │                         │
│  WAN: 87.251.66.254/24  │         │  WAN: DHCP              │
│  LAN: 192.168.99.1/24   │         │  LAN: 192.168.1.1/24    │
│  WG: 10.25.25.1/24      │         │  VPN: 10.25.25.2/32     │
└───────────┬─────────────┘         └────────────┬────────────┘
            │                                     │
            └──── WireGuard UDP 13231 ⭐ ─────────┘
            └──── SSTP TCP 2443 ──────────────────┘
            └──── L2TP UDP 1701 ──────────────────┘

Устройство	Интерфейс	IP-адрес	Маска	Назначение
MikroTik CHR	ether1 (WAN)	87.251.66.254	/24	Публичный IP
MikroTik CHR	bridge-local (LAN)	192.168.99.1	/24	Локальная сеть
MikroTik CHR	wireguard (VPN)	10.25.25.1	/24	WireGuard сервер
OpenWrt	br-lan (LAN)	192.168.1.1	/24	Локальная сеть офиса
OpenWrt	wg0 (VPN)	10.25.25.2	/32	WireGuard клиент

┌─────────────────────────────────────────────────────────────────┐
│                    ГЛАВНЫЙ ОФИС (VPS/MikroTik CHR)              │
│  WAN: 87.251.66.254/24                                          │
│  LAN: 192.168.99.1/24                                           │
│  WG:  10.25.25.1/24 (порт 13231)                                │
│  SSTP: порт 2443                                                │
└─────────────────────────────────────────────────────────────────┘
                           │
                    Интернет (Internet)
                           │
┌─────────────────────────────────────────────────────────────────┐
│              УДАЛЁННЫЙ ОФИС (OpenWrt/Zyxel)                     │
│  WAN: DHCP от провайдера                                        │
│  LAN: 192.168.1.1/24                                            │
│  VPN-клиент: WG / SSTP / L2TP                                   │
└─────────────────────────────────────────────────────────────────┘

2. Протоколы и их особенности

2.1 WireGuard (WG) — РЕКОМЕНДУЕТСЯ

Преимущества:

Современный протокол (2020+)
Высокая скорость (работает в ядре Linux)
Простая настройка
Проходит через NAT
Работает на UDP (порт 13231 или 51820)
Шифрование ChaCha20-Poly1305

Недостатки:

Не встроен в Windows (нужен отдельный клиент)

Порты: UDP 13231 (настраиваемый)

2.2 SSTP (Secure Socket Tunneling Protocol)

Преимущества:

Работает через HTTPS (порт 443 или 2443)
Проходит через большинство файрволов
Встроен в Windows

Недостатки:

Проприетарный протокол Microsoft
Медленнее WireGuard
Требует SSL-сертификат
⚠️ БАГ: sstp-client v1.0.20 несовместим с pppd v2.5.2 (OpenWrt 25.12.4)

Порты: TCP 443 (или 2443)

2.3 L2TP/IPsec

Преимущества:

Встроен в большинство ОС
Двойное шифрование (L2TP + IPsec)

Недостатки:

Сложная настройка
Медленнее WireGuard
Проблемы с NAT (требует ESP протокол)

Порты: UDP 500, 1701, 4500 + ESP (протокол 50)

2.4 Сравнительная таблица

Протокол	Скорость	Безопасность	Простота	NAT	Рекомендация
WireGuard	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	✅	ОСНОВНОЙ
SSTP	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐	✅	РЕЗЕРВНЫЙ
L2TP/IPsec	⭐⭐	⭐⭐⭐⭐	⭐⭐	⚠️	РЕЗЕРВНЫЙ

3. Настройка главного роутера MikroTik CHR

3.1 Базовая настройка сети

# === НАСТРОЙКА ИНТЕРФЕЙСОВ ===
/interface ethernet set [find default-name=ether1] name=ether1-WAN

# LAN bridge
/interface bridge add name=bridge-local comment="LAN"
/interface bridge port add bridge=bridge-local interface=ether2
/interface bridge port add bridge=bridge-local interface=ether3
/interface bridge port add bridge=bridge-local interface=ether4

# === НАСТРОЙКА IP-АДРЕСОВ ===
/ip address add address=87.251.66.254/24 interface=ether1-WAN comment="WAN"
/ip address add address=192.168.99.1/24 interface=bridge-local comment="LAN"
/ip address add address=10.25.25.1/24 interface=wireguard comment="WireGuard"

# === DHCP СЕРВЕР ДЛЯ LAN ===
/ip pool add name=pool-lan ranges=192.168.99.100-192.168.99.200
/dhcp-server add name=dhcp-lan interface=bridge-local address-pool=pool-lan disabled=no
/dhcp-server network add address=192.168.99.0/24 gateway=192.168.99.1 dns-server=8.8.8.8,1.1.1.1

# === NAT (MASQUERADE) ===
/ip firewall nat add chain=srcnat out-interface=ether1-WAN action=masquerade comment="NAT WAN"

# === МАРШРУТ ПО УМОЛЧАНИЮ ===
/ip route add dst-address=0.0.0.0/0 gateway=87.251.66.1 comment="Default Route"

3.2 Настройка WireGuard сервера

# === СОЗДАНИЕ WIREGUARD ИНТЕРФЕЙСА ===
/interface wireguard add name=wireguard listen-port=13231 private-key="ПРИВАТНЫЙ_КЛЮЧ_СЕРВЕРА" comment="WireGuard Server"

# === IP-АДРЕС WIREGUARD ===
/ip address add address=10.25.25.1/24 interface=wireguard comment="WireGuard"

# === ДОБАВЛЕНИЕ ПИРОВ (КЛИЕНТОВ) ===
# Пир для OpenWrt (Офис 1)
/interface wireguard peers add \
    interface=wireguard \
    public-key="ПУБЛИЧНЫЙ_КЛЮЧ_OPENWRT" \
    allowed-address=10.25.25.2/32,192.168.1.0/24 \
    endpoint-address=0.0.0.0 \
    endpoint-port=0 \
    persistent-keepalive=25s \
    comment="OpenWrt Office"

# Пир для Zyxel (Офис 2)
/interface wireguard peers add \
    interface=wireguard \
    public-key="ПУБЛИЧНЫЙ_КЛЮЧ_ZYXEL" \
    allowed-address=10.25.25.3/32,192.168.2.0/24 \
    endpoint-address=0.0.0.0 \
    endpoint-port=0 \
    persistent-keepalive=25s \
    comment="Zyxel Office"

# === FIREWALL ДЛЯ WIREGUARD ===
/ip firewall filter add chain=input protocol=udp dst-port=13231 action=accept comment="WireGuard"
/ip firewall filter add chain=forward in-interface=wireguard out-interface=bridge-local action=accept comment="WG to LAN"
/ip firewall filter add chain=forward in-interface=bridge-local out-interface=wireguard action=accept comment="LAN to WG"

# === МАРШРУТИЗАЦИЯ ===
/ip route add dst-address=192.168.1.0/24 gateway=10.25.25.2 comment="Route to OpenWrt"
/ip route add dst-address=192.168.2.0/24 gateway=10.25.25.3 comment="Route to Zyxel"

3.3 Настройка SSTP сервера

# === СОЗДАНИЕ SSL-СЕРТИФИКАТА ===
/certificate add name=sstp-cert common-name=87.251.66.254 country=RU state=Moscow locality=Moscow organization=MainOffice key-size=2048 days-valid=3650
/certificate sign sstp-cert name=sstp-cert

# === НАСТРОЙКА SSTP СЕРВЕРА ===
/interface sstp-server server set enabled=yes port=2443 certificate=sstp-cert authentication=mschap1,mschap2 keepalive-timeout=60 default-profile=pppoe-remote

# === PPP ПРОФИЛЬ ===
/ppp profile add name=pppoe-remote local-address=10.10.10.1 remote-address=10.10.10.100-10.10.10.200 dns-server=8.8.8.8,1.1.1.1 use-encryption=yes change-tcp-mss=yes comment="SSTP Profile"

# === ПОЛЬЗОВАТЕЛИ ===
/ppp secret add name=sstp-office1 password=Sstp@Pass2026 service=sstp profile=pppoe-remote remote-address=10.10.10.2 comment="OpenWrt SSTP"
/ppp secret add name=sstp-office2 password=Sstp@Pass2026 service=sstp profile=pppoe-remote remote-address=10.10.10.3 comment="Zyxel SSTP"

# === FIREWALL ДЛЯ SSTP ===
/ip firewall filter add chain=input protocol=tcp dst-port=2443 action=accept comment="SSTP"

# === МАРШРУТИЗАЦИЯ ===
/ip route add dst-address=192.168.1.0/24 gateway=10.10.10.2 comment="Route to OpenWrt via SSTP"

3.4 Настройка L2TP/IPsec сервера

# === ВКЛЮЧЕНИЕ L2TP СЕРВЕРА ===
/interface l2tp-server server set enabled=yes use-ipsec=yes ipsec-secret=L2tp@Secret2026 keepalive-timeout=60 default-profile=pppoe-remote

# === FIREWALL ДЛЯ L2TP ===
/ip firewall filter add chain=input protocol=udp dst-port=500 action=accept comment="L2TP IPsec"
/ip firewall filter add chain=input protocol=udp dst-port=1701 action=accept comment="L2TP"
/ip firewall filter add chain=input protocol=udp dst-port=4500 action=accept comment="L2TP NAT-T"
/ip firewall filter add chain=input protocol=ipsec-esp action=accept comment="IPsec ESP"

# === ПОЛЬЗОВАТЕЛИ ===
/ppp secret add name=l2tp-office1 password=L2tp@Pass2026 service=l2tp profile=pppoe-remote remote-address=10.10.10.4 comment="OpenWrt L2TP"
/ppp secret add name=l2tp-office2 password=L2tp@Pass2026 service=l2tp profile=pppoe-remote remote-address=10.10.10.5 comment="Zyxel L2TP"

# === МАРШРУТИЗАЦИЯ ===
/ip route add dst-address=192.168.1.0/24 gateway=10.10.10.4 comment="Route to OpenWrt via L2TP"

4. Настройка клиента OpenWrt

⚠️ ВАЖНО: OpenWrt 25.12.4 использует пакетный менеджер apk (не opkg!)

4.1 Базовая настройка OpenWrt

# Обновление пакетов
apk update

# WAN (обычно уже настроен через DHCP)
uci set network.wan.proto='dhcp'
uci set network.wan.ifname='eth0'
uci commit network

# LAN
uci set network.lan.ipaddr='192.168.1.1'
uci set network.lan.netmask='255.255.255.0'
uci set network.lan.proto='static'
uci commit network

# DHCP сервер для LAN
uci set dhcp.lan.interface='lan'
uci set dhcp.lan.start='100'
uci set dhcp.lan.limit='150'
uci set dhcp.lan.leasetime='12h'
uci commit dhcp

# Перезапуск
/etc/init.d/network restart
/etc/init.d/dnsmasq restart

4.2 Настройка WireGuard клиента — РЕКОМЕНДУЕТСЯ

# === УСТАНОВКА ПАКЕТОВ ===
apk update
apk add wireguard-tools luci-proto-wireguard

# === ГЕНЕРАЦИЯ КЛЮЧЕЙ ===
wg genkey | tee /etc/config/wg_private.key | wg pubkey > /etc/config/wg_public.key
chmod 600 /etc/config/wg_private.key

# Показать ключи:
echo "=== ПРИВАТНЫЙ КЛЮЧ (для клиента) ==="
cat /etc/config/wg_private.key
echo ""
echo "=== ПУБЛИЧНЫЙ КЛЮЧ (для сервера) ==="
cat /etc/config/wg_public.key

# === НАСТРОЙКА WIREGUARD ИНТЕРФЕЙСА ===
PRIVATE_KEY=$(cat /etc/config/wg_private.key)

uci set network.wg0=interface
uci set network.wg0.proto='wireguard'
uci set network.wg0.private_key="$PRIVATE_KEY"
uci set network.wg0.listen_port='0'
uci add_list network.wg0.addresses='10.25.25.2/32'

# === ПИР (ГЛАВНЫЙ СЕРВЕР) ===
uci add network.wg0.wireguard_wg0
uci set network.@wireguard_wg0[-1].public_key='MAIN_SERVER_PUBLIC_KEY'
uci add_list network.@wireguard_wg0[-1].allowed_ips='192.168.99.0/24'
uci set network.@wireguard_wg0[-1].endpoint_host='87.251.66.254'
uci set network.@wireguard_wg0[-1].endpoint_port='13231'
uci set network.@wireguard_wg0[-1].persistent_keepalive='25'

uci commit network

# === FIREWALL ДЛЯ VPN ===
uci set firewall.vpn=zone
uci set firewall.vpn.name='vpn'
uci set firewall.vpn.input='REJECT'
uci set firewall.vpn.output='ACCEPT'
uci set firewall.vpn.forward='REJECT'
uci set firewall.vpn.masq='0'

uci add firewall forwarding
uci set firewall.@forwarding[-1].src='lan'
uci set firewall.@forwarding[-1].dest='vpn'

uci add firewall forwarding
uci set firewall.@forwarding[-1].src='vpn'
uci set firewall.@forwarding[-1].dest='lan'

uci commit firewall

# === МАРШРУТИЗАЦИЯ ===
uci set network.route_wg=route
uci set network.route_wg.interface='wg0'
uci set network.route_wg.target='192.168.99.0/24'

uci commit network

# === ПЕРЕЗАПУСК ===
/etc/init.d/network restart
/etc/init.d/firewall restart

# === ПРОВЕРКА ===
wg show
ping -c 4 192.168.99.1

4.3 Настройка SSTP клиента — ⚠️ НЕ РАБОТАЕТ

⚠️ ВНИМАНИЕ: SSTP клиент НЕ РАБОТАЕТ на OpenWrt 25.12.4 из-за бага совместимости:

sstp-client v1.0.20 несовместим с pppd v2.5.2
Ошибка: /dev/pts/1: unrecognized option
Решение: использовать WireGuard или L2TP

# Установка пакетов (для справки)
apk update
apk add sstp-client luci-proto-ppp

# Настройка интерфейса
uci set network.sstp0=interface
uci set network.sstp0.proto='sstp'
uci set network.sstp0.server='87.251.66.254'
uci set network.sstp0.username='sstp-office1'
uci set network.sstp0.password='Sstp@Pass2026'
uci set network.sstp0.defaultroute='0'
uci set network.sstp0.peerdns='0'
uci set network.sstp0.sstp_options='--cert-warn'
uci commit network

/etc/init.d/network restart

4.4 Настройка L2TP/IPsec клиента

# === УСТАНОВКА ПАКЕТОВ ===
apk update
apk add xl2tpd openswan luci-proto-l2tp

# === НАСТРОЙКА L2TP ИНТЕРФЕЙСА ===
uci set network.l2tp0=interface
uci set network.l2tp0.proto='l2tp'
uci set network.l2tp0.server='87.251.66.254'
uci set network.l2tp0.username='l2tp-office1'
uci set network.l2tp0.password='L2tp@Pass2026'
uci set network.l2tp0.defaultroute='0'
uci set network.l2tp0.peerdns='0'

uci commit network

# === FIREWALL ===
uci set firewall.vpn=zone
uci set firewall.vpn.name='vpn'
uci set firewall.vpn.input='REJECT'
uci set firewall.vpn.output='ACCEPT'
uci set firewall.vpn.forward='REJECT'
uci set firewall.vpn.masq='0'

uci add firewall forwarding
uci set firewall.@forwarding[-1].src='lan'
uci set firewall.@forwarding[-1].dest='vpn'

uci add firewall forwarding
uci set firewall.@forwarding[-1].src='vpn'
uci set firewall.@forwarding[-1].dest='lan'

uci commit firewall

# === МАРШРУТИЗАЦИЯ ===
uci set network.route_l2tp=route
uci set network.route_l2tp.interface='l2tp0'
uci set network.route_l2tp.target='192.168.99.0/24'

uci commit network

# === ПЕРЕЗАПУСК ===
/etc/init.d/network restart
/etc/init.d/firewall restart
/etc/init.d/xl2tpd restart

# === ПРОВЕРКА ===
logread -f | grep l2tp

5. Настройка клиента Zyxel Keenetic

5.1 WireGuard клиент

Через веб-интерфейс:

Перейти в Сетевые правила → WireGuard
Добавить туннель
Настройки туннеля:
- Имя: MainOffice
- Приватный ключ: (сгенерировать)
- IP-адрес: 10.25.25.3/32
Узлы (Peers) → Добавить:
- Публичный ключ: (ключ MikroTik сервера)
- Разрешённые IP: 192.168.99.0/24
- Адрес узла: 87.251.66.254:13231
- Keepalive: 25
Сохранить и применить

Через командную строку (CLI):

# Войти в CLI
telnet 192.168.1.1

# Настройка WireGuard
interface Wireguard0
  description "Main Office VPN"
  private-key "ПРИВАТНЫЙ_КЛЮЧ"
  address 10.25.25.3/32
  peer
    public-key "ПУБЛИЧНЫЙ_КЛЮЧ_СЕРВЕРА"
    allowed-ip 192.168.99.0/24
    endpoint 87.251.66.254:13231
    persistent-keepalive 25
  exit
exit

# Маршрут
ip route 192.168.99.0/24 10.25.25.1

# Сохранить
system configuration save

5.2 SSTP клиент

Через веб-интерфейс:

Перейти в Интернет → VPN-подключение
Добавить соединение
Тип: SSTP
Настройки:
- Имя: MainOffice-SSTP
- Сервер: 87.251.66.254
- Порт: 2443
- Пользователь: sstp-office2
- Пароль: Sstp@Pass2026
Дополнительно:
- Использовать шлюз по умолчанию: ❌ (отключить!)
- Использовать DNS сервера VPN: ❌ (отключить!)
Сохранить и подключиться

5.3 L2TP/IPsec клиент

Через веб-интерфейс:

Перейти в Интернет → VPN-подключение
Добавить соединение
Тип: L2TP
Настройки:
- Имя: MainOffice-L2TP
- Сервер: 87.251.66.254
- Пользователь: l2tp-office2
- Пароль: L2tp@Pass2026
- IPsec Secret: L2tp@Secret2026
Дополнительно:
- Использовать шлюз по умолчанию: ❌
- Использовать DNS сервера VPN: ❌
Сохранить и подключиться

6. Таблица маршрутизации

6.1 На главном роутере MikroTik

Destination	Gateway	Interface	Comment
0.0.0.0/0	87.251.66.1	ether1-WAN	Default Route
192.168.99.0/24	—	bridge-local	LAN
10.25.25.0/24	—	wireguard	WireGuard
192.168.1.0/24	10.25.25.2	wireguard	OpenWrt Office
192.168.2.0/24	10.25.25.3	wireguard	Zyxel Office
10.10.10.0/24	—	sstp-server	SSTP Pool

6.2 На клиенте OpenWrt

Destination	Gateway	Interface	Comment
0.0.0.0/0	(WAN gateway)	eth0	Default Route
192.168.1.0/24	—	br-lan	LAN
192.168.99.0/24	10.25.25.1	wg0	Main Office

6.3 На клиенте Zyxel

Destination	Gateway	Interface	Comment
0.0.0.0/0	(WAN gateway)	eth0	Default Route
192.168.2.0/24	—	br-lan	LAN
192.168.99.0/24	10.25.25.1	Wireguard0	Main Office

7. Диагностика и troubleshooting

7.1 Проверка соединения

На MikroTik:

# Проверить WireGuard пиры
/interface wireguard peers print

# Проверить активные PPP сессии
/ppp active print

# Проверить маршруты
/ip route print

# Проверить firewall
/ip firewall filter print

# Тест подключения
/ping 192.168.1.1 src-address=192.168.99.1

На OpenWrt:

# Проверить WireGuard статус
wg show

# Проверить маршруты
ip route show

# Проверить логи
logread -f | grep wireguard

# Тест подключения
ping -c 4 192.168.99.1
traceroute 192.168.99.1

На Zyxel:

# Через CLI
show interface Wireguard0
show ip route
ping 192.168.99.1

7.2 Типичные проблемы и решения

Проблема 1: WireGuard не подключается

Симптомы:

wg show показывает пир, но нет handshake
Нет трафика

Решение:

# Проверить ключи на обоих концах
# На клиенте:
cat /etc/config/wg_public.key

# На сервере:
/interface wireguard peers print

# Убедиться, что публичный ключ клиента добавлен на сервер
# Убедиться, что публичный ключ сервера добавлен на клиент

# Проверить firewall на сервере
/ip firewall filter print where comment="WireGuard"

# Проверить NAT на клиенте
uci show firewall.vpn.masq
# Должно быть: firewall.vpn.masq='0'

Проблема 2: SSTP не подключается (OpenWrt)

Симптомы:

Ошибка: /dev/pts/1: unrecognized option * Ошибка:Could not perform HTTP handshake with serverПричина: Баг совместимостиsstp-client v1.0.20 с pppd v2.5.2в OpenWrt 25.12.4. Решение: * Использовать WireGuard вместо SSTP * Или откатитьpppdдо версии 2.4.9 ===== Проблема 3: Нет маршрута к удалённой сети ===== Симптомы: * VPN подключён, но нет доступа к LAN удалённого офиса *ping 192.168.99.1'' не работает

Решение:

# На клиенте проверить маршрут
ip route show | grep 192.168.99

# Если нет — добавить:
uci set network.route_wg=route
uci set network.route_wg.interface='wg0'
uci set network.route_wg.target='192.168.99.0/24'
uci commit network
/etc/init.d/network restart

# На сервере проверить маршрут
/ip route print where dst-address=192.168.1.0/24

# Если нет — добавить:
/ip route add dst-address=192.168.1.0/24 gateway=10.25.25.2

Проблема 4: Firewall блокирует трафик

Симптомы:

VPN подключён
Маршруты есть
Но трафик не проходит

Решение:

# На клиенте OpenWrt проверить firewall
uci show firewall.vpn

# Убедиться, что форвардинг разрешён:
uci show firewall.@forwarding

# Должно быть:
# firewall.@forwarding[0].src='lan'
# firewall.@forwarding[0].dest='vpn'
# firewall.@forwarding[1].src='vpn'
# firewall.@forwarding[1].dest='lan'

# На сервере MikroTik проверить firewall
/ip firewall filter print where comment~"WG|WireGuard"

# Добавить правила если нужно:
/ip firewall filter add chain=forward in-interface=wireguard out-interface=bridge-local action=accept
/ip firewall filter add chain=forward in-interface=bridge-local out-interface=wireguard action=accept

Проблема 5: NAT на клиенте

Симптомы:

Трафик идёт, но с неправильным source IP
Удалённый офис видит трафик как от VPN IP, а не от LAN

Решение:

# На клиенте ОТКЛЮЧИТЬ masquerading для VPN зоны
uci set firewall.vpn.masq='0'
uci commit firewall
/etc/init.d/firewall restart

# Проверить:
uci show firewall.vpn.masq
# Должно быть: '0'

7.3 Команды для быстрой диагностики

MikroTik:

# Полная проверка WireGuard
/interface wireguard print
/interface wireguard peers print
/ip address print where interface=wireguard
/ip route print where dst-address~"192.168"
/ip firewall filter print where comment~"WG|WireGuard"

# Полная проверка SSTP
/interface sstp-server server print
/ppp active print where service=sstp
/ppp secret print where service=sstp
/ip firewall filter print where dst-port=2443

# Тест连通ности
/tool torch interface=wireguard
/ping 192.168.1.1 src-address=10.25.25.1

OpenWrt:

# Полная проверка WireGuard
wg show
ip addr show wg0
ip route show | grep 192.168.99
uci show network.wg0
uci show firewall.vpn

# Проверка логов
logread | grep -E "wireguard|wg0" | tail -20

# Тест连通ности
ping -c 4 192.168.99.1
traceroute 192.168.99.1
curl -I http://192.168.99.1

8. Заключение

Безопасность

✅ Использовать сложные пароли
✅ Регулярно обновлять прошивки
✅ Мониторить логи подключений
✅ Ограничить доступ к веб-интерфейсам
✅ Использовать firewall правила

Мониторинг

Настроить уведомления о подключении/отключении VPN
Мониторить трафик через WireGuard
Проверять handshake статус пиров

Версия документа: 1.0
Дата: 03.07.2026
Автор: Техническая документация
Оборудование: MikroTik CHR, OpenWrt 25.12.4, Zyxel Keenetic

Antistatus 03.07.2026 09:41

MyWiki

Настройка VPN-соединения между офисами (MikroTik ↔ OpenWrt/Zyxel)

1. Архитектура сети

2. Протоколы и их особенности

2.1 WireGuard (WG) — РЕКОМЕНДУЕТСЯ

2.2 SSTP (Secure Socket Tunneling Protocol)

2.3 L2TP/IPsec

2.4 Сравнительная таблица

3. Настройка главного роутера MikroTik CHR

3.1 Базовая настройка сети

3.2 Настройка WireGuard сервера

3.3 Настройка SSTP сервера

3.4 Настройка L2TP/IPsec сервера

4. Настройка клиента OpenWrt

4.1 Базовая настройка OpenWrt

4.2 Настройка WireGuard клиента — РЕКОМЕНДУЕТСЯ

4.3 Настройка SSTP клиента — ⚠️ НЕ РАБОТАЕТ

4.4 Настройка L2TP/IPsec клиента

5. Настройка клиента Zyxel Keenetic

5.1 WireGuard клиент

5.2 SSTP клиент

5.3 L2TP/IPsec клиент

6. Таблица маршрутизации

6.1 На главном роутере MikroTik

6.2 На клиенте OpenWrt

6.3 На клиенте Zyxel

7. Диагностика и troubleshooting

7.1 Проверка соединения

7.2 Типичные проблемы и решения

Проблема 1: WireGuard не подключается

Проблема 2: SSTP не подключается (OpenWrt)

Проблема 4: Firewall блокирует трафик

Проблема 5: NAT на клиенте

7.3 Команды для быстрой диагностики

8. Заключение

Рекомендации

Безопасность

Мониторинг

MyWiki

Инструменты пользователя

Инструменты сайта

Настройка VPN-соединения между офисами (MikroTik ↔ OpenWrt/Zyxel)

1. Архитектура сети

2. Протоколы и их особенности

2.1 WireGuard (WG) — РЕКОМЕНДУЕТСЯ

2.2 SSTP (Secure Socket Tunneling Protocol)

2.3 L2TP/IPsec

2.4 Сравнительная таблица

3. Настройка главного роутера MikroTik CHR

3.1 Базовая настройка сети

3.2 Настройка WireGuard сервера

3.3 Настройка SSTP сервера

3.4 Настройка L2TP/IPsec сервера

4. Настройка клиента OpenWrt

4.1 Базовая настройка OpenWrt

4.2 Настройка WireGuard клиента — РЕКОМЕНДУЕТСЯ

4.3 Настройка SSTP клиента — ⚠️ НЕ РАБОТАЕТ

4.4 Настройка L2TP/IPsec клиента

5. Настройка клиента Zyxel Keenetic

5.1 WireGuard клиент

5.2 SSTP клиент

5.3 L2TP/IPsec клиент

6. Таблица маршрутизации

6.1 На главном роутере MikroTik

6.2 На клиенте OpenWrt

6.3 На клиенте Zyxel

7. Диагностика и troubleshooting

7.1 Проверка соединения

7.2 Типичные проблемы и решения

Проблема 1: WireGuard не подключается

Проблема 2: SSTP не подключается (OpenWrt)

Проблема 4: Firewall блокирует трафик

Проблема 5: NAT на клиенте

7.3 Команды для быстрой диагностики

8. Заключение

Рекомендации

Безопасность

Мониторинг

Инструменты страницы
